衛星裝配自動化精密裝配技術

Automatic precision assembly, satellite assembly automation, satellite assembly automation precision assembly technology衛星裝配自動化精密裝配技術是提升衛星制造質量與效率的核心手段，其通過機器視覺、機器人控制、智能傳感等技術的融合，實現了衛星部件（尤其是天線模塊）的高精度自動化裝配，滿足衛星通信系統對裝配精度、效率及可靠性的嚴苛要求。以下從技術背景、核心方法、應用案例、挑戰與趨勢四個方面展開分析：

一、技術背景：傳統裝配的局限性與自動化需求

1. 傳統裝配的痛點

   • 精度不足：衛星天線裝配尺寸精度要求達微米級（如50μm公差），傳統手工裝配依賴操作人員經驗，一致性差，產品質量難以管控。

   • 效率低下：手工裝配工序繁瑣，單顆衛星裝配周期長（如北斗衛星傳統裝配需72小時），無法滿足批量生產需求。

   • 風險高：人工操作存在人為誤差和安全風險，尤其在真空、高溫等特殊環境下，裝配可靠性難以保障。




2. 自動化技術的必要性

   • 隨著衛星通信、導航、遙感等領域需求激增，衛星制造需從單件生產向批量生產轉型。自動化精密裝配技術通過減少人工干預、提升裝配精度和效率，成為突破產能瓶頸的關鍵。




二、核心方法：多技術融合實現高精度裝配

1. 機器視覺定位技術

   • 原理：通過工業相機和圖像處理算法（如OpenCV庫）獲取零件位置、形狀、尺寸等信息，實現亞像素級定位精度。

   • 應用：在衛星天線模塊裝配中，采用Eye-in-Hand（相機固定于機械臂末端）和Eye-to-Hand（相機獨立于機械臂）混合系統，分別定位連接器公頭和母頭位置，消除安裝誤差和外殼加工誤差對定位精度的影響。

   • 優勢：一次標定即可實現機器人末端工具在垂直距離相同情況下的X/Y任意位置定位，滿足50μm裝配公差要求。




2. 機器人柔性控制技術

   • 執行機構選擇：為保證裝配精度，多采用6自由度工業機器人（如SCARA機器人或直角坐標機器人），通過柔性力控技術實現精確拾取、定位和組裝。

   • 力-位混合控制：在接觸式裝配中，通過力傳感器實時監測接觸力，結合位置反饋調整機械臂運動軌跡，避免過度擠壓或定位偏差。

   • 案例：北斗衛星總裝中，機器人艙板開合系統通過柔性力控技術，將人工2小時的合艙板工作縮短至30分鐘，且操作穩定性顯著提升。




3. 智能傳感與閉環控制技術

   • 激光跟蹤儀聯動：通過激光跟蹤儀實時測量裝配位置，與機器人控制系統形成閉環反饋，動態調整裝配參數，確保精度。

   • 數字孿生技術：構建裝配過程數字主線，實現虛實同步，通過仿真優化裝配路徑，減少干涉風險。

   • 案例：某型衛星主承力結構裝配中，采用動態多級包圍樹干涉檢測算法，將復雜曲面干涉檢測效率提升3個數量級，裝配周期從72小時壓縮至18小時。




三、應用案例：從實驗室到產業化的實踐

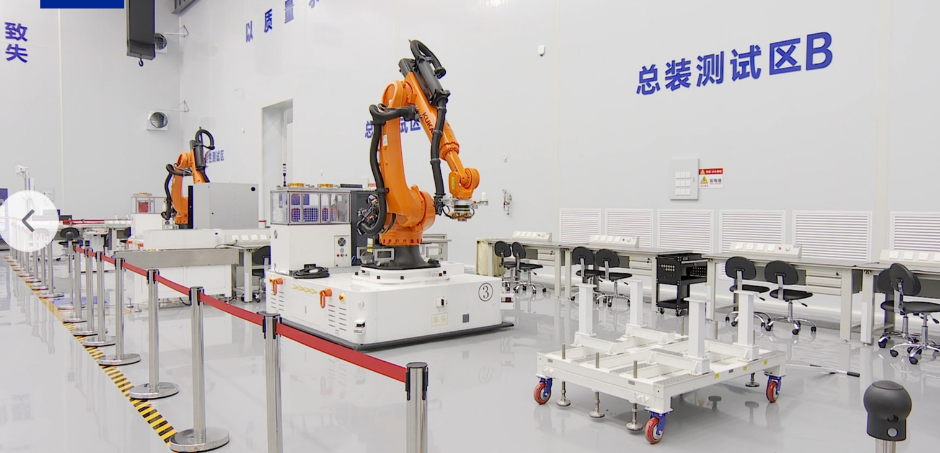

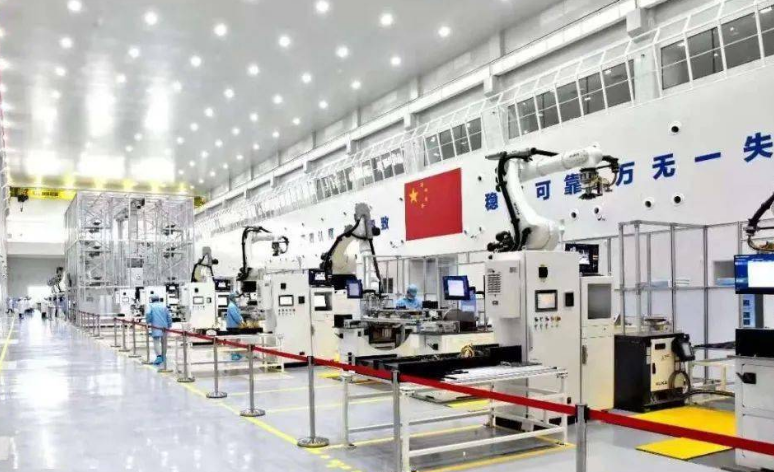

1. 國內首條批產衛星智能生產線

   • 企業：中國航天科工集團有限公司二院空間工程公司。

   • 成果：完成我國首條批產衛星智能生產線的研制，實現從單件小批量手工生產到高度自動化生產的轉型。

   • 技術亮點：

     • 通過6自由度工業機器人和相機建立混合自動裝配系統，實現天線模塊自動抓取、定位和裝配。

     • 采用手眼標定技術，確定相機、機器人、工具之間的相互位置關系，通過坐標變換將像素坐標轉換為機器人基坐標，控制機械臂完成裝配動作。







2. 北斗衛星總裝自動化升級

   • 艙板開合系統：集成柔性力控、人機協同轉換技術，克服操作不穩定、過度依賴人員經驗等問題，提升對接裝配質量。

   • 衛星自動調姿系統：安裝在衛星轉臺上，實現6個自由度的位姿精密調整，滿足衛星在不同姿態間的自動化轉換。

   • 效率提升：太陽翼安裝由5人減少至1人操作，調姿時間由2小時縮短至15分鐘。




四、挑戰與趨勢：技術迭代與產業升級

1. 當前挑戰

   • 多樣化天線類型適配：衛星天線類型多樣（如平板天線、拋物面天線、光纖天線），需開發通用性更強的自動化裝配系統。

   • 復雜結構設計裝配：衛星天線常包含多個可移動部件和受控器件，裝配過程需高精度協同控制。

   • 成本與效率平衡：自動化設備投入成本高，需通過規模化生產分攤成本，同時優化算法提升調試效率。




2. 未來趨勢

   • AI賦能智能化裝配：引入深度學習算法，實現復雜場景下的物體識別與抓取，提升裝配自適應能力。

   • 數字孿生與虛實融合：通過數字孿生技術構建裝配過程數字主線，實現虛實同步優化，減少物理調試時間。

   • 模塊化與柔性化生產：開發模塊化智能裝配裝備，支持快速換型，適應多品種、小批量生產需求。









衛星天線作為星間鏈路核心裝備，具有裝配尺寸精度高、星載模塊小巧緊湊、裝配工序煩瑣等特點，因此，現階段主要采用人工進行裝配，裝配精度及一致性差，產品質量難管控。隨著近幾年國內外衛星部署戰略的不斷推進，衛星需求數量不斷增加，衛星制造逐步由單件生產模式向批量生產模式發展，傳統手工裝配方式無論從質量上還是效率上均無法滿足要求，因此亟需將自動精密裝配技術引入到衛星等航天產品的裝調過程中，以提高產品的裝配質量和效率。

目前，國外衛星天線裝配基本實現自動化、數字化，其中Orbital ATK公司建造的一條具有18個工作站的衛星生產線，實現了一周裝配一顆衛星的生產水平。國內主要針對部分特定型號天線進行了自動化裝配嘗試，但設備普遍具有通用性低、操作煩瑣、柔性差等不足。在自動化精密裝配方面，目前基于機器視覺的工業機器人自動裝配系統大多為Eye-to-Hand系統，應用于工件抓取一致性好或裝配目標點不變的情況下。

另外，為保證裝配精度等因素，系統中執行機構多選用直角坐標機器人或SCARA機器人，降低了系統的靈活性以及角度調節能力。Vijayan等將深度學習方法引入到機器人物體識別與抓取中，該方法適用于復雜場景中的物體識別與抓取，但定位精度和成功率較低，目前在工業現場工件精密裝配場景中還未廣泛應用。機器視覺的機器人自動精密裝配方法。

中國航天科工集團有限公司二院空間工程公司完成了 我國首條批產衛星智能生產線的研制、生產及安裝工作，正式轉入現場試運行階段。從單件小批量手工生產到高度自動化生產，生產一顆衛星總共分幾步？隨著商業航天及衛星互聯網的蓬勃發展，又該如何更高效率、更低成本地批產衛星?通過6自由度工業機器人和相機建立Eye-in-Hand和Eye-to-Hand混合的自動裝配系統，對系統進行手眼標定,從而確定相機、機器人、工具之間的相互位置關系，通過圖像處理獲取裝配位置像素坐標，并通過坐標變換將像素坐標點轉換為機器人基坐標點，控制機器人完成天線模塊自動裝配。

裝配時通過Eye-to-Hand和Eye-in-Hand系統分別直接定位天線模塊上連接器公頭和母頭位置，消除連接器安裝位置誤差和模塊外殼加工尺寸誤差對定位精度的影響，該系統通過一次標定即可實現機器人末端工具在距目標物體垂直距離相同情況下X/Y任意位置的定位功能。
