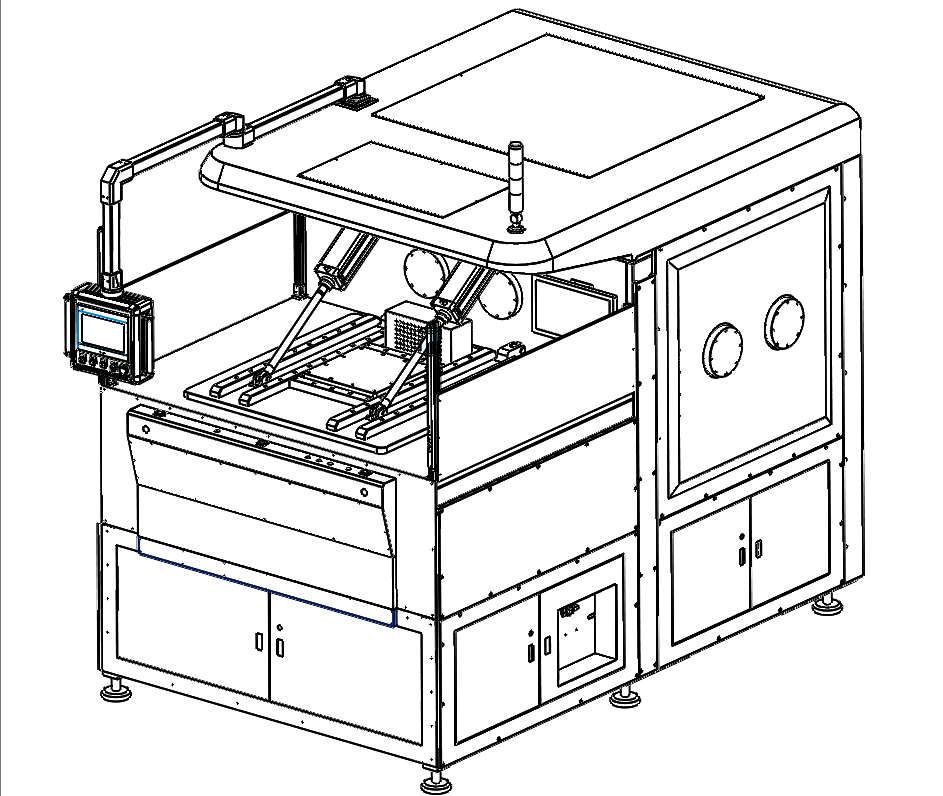

FLY-810單臺面雙倉真空塞孔機
一、印刷基板規格 |
|
基板厚度 | Max:10mm
Min:0.15mm |
基板尺寸 | Max: 720*820mm
Min: 250*250mm |
塞孔通孔徑及**縱橫比 | 0.1- 0.8mm(30:1) 無空洞無凹陷 |
塞孔盲孔徑及縱橫比 | 0.05- 0.2mm(5:1) 無空洞無凹陷 |
二、設備規格 |
|
印刷塞孔速度 | 0- 600mm/sec可調 |
印刷塞孔壓力 | 1- 400KG可調 |
刮刀角度 | ±15° |
刮印行程 | 0- 730mm可調 |
印刷塞孔精度 | 0.02mm(單片重覆 ) |
工作高度 | 1050±30mm |
網板尺寸 | Max:1200*1200mm Min:900*900mm(架網高度＞4mm) |
臺面尺寸 | 940mm*1000mm |
作業真空度 | 40-120pa(真空印刷倉殘留氣壓)注:1個標準大氣壓為101325pa |
極限真空度 | 10pa(真空印刷倉殘留氣壓) |
產能 | 25- 70PAH(應塞孔板特性而異縱橫比30:1- 8:1) |
架網時間 | 20- 30min |
三、電器配備 |
|
電源 | AC380V、3PH、功率15KW、耗電8度/小時 |
冷卻水 | 溫度5- 15℃、流量≥10L/min |
空壓需求 | 7- 8kg/cm2、流量≥10L/min |
四、機臺外觀 |
|
機臺重量 | 6620kg |
外觀涂裝 | 真空專用漆 |
主機外觀尺寸 | L1880*W2980*H2390mm（主機尺寸） |

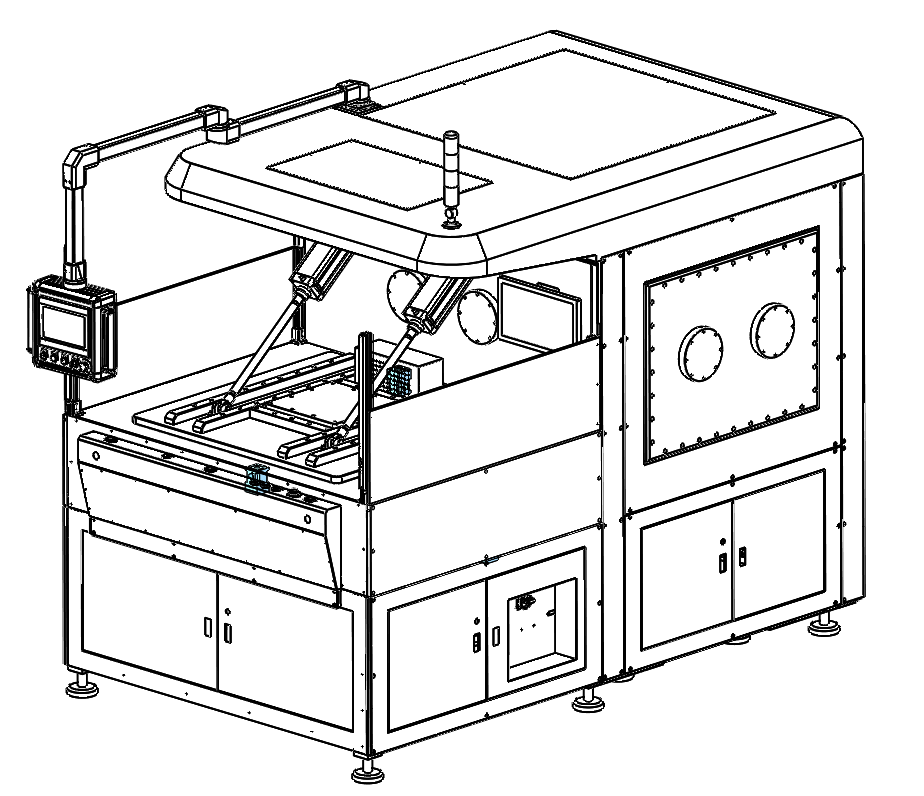

FLY-820上下雙臺面雙倉真空塞孔機
一、印刷基板規格 |
|
基板厚度 | Max:10mm
Min:0.15mm |
上臺面基板尺寸 | Max: 720*720mm
Min: 250*250mm |
下臺面基板尺寸 | Max: 720*720mm
Min: 250*250mm |
塞孔通孔徑及**縱橫比 | 0.1- 0.8mm(30:1) 無空洞無凹陷 |
塞孔盲孔徑及縱橫比 | 0.05- 0.2mm(5:1) 無空洞無凹陷 |
二、設備規格 |
|
印刷塞孔速度 | 0- 600mm/sec可調 |
印刷塞孔壓力 | 1- 400KG可調 |
刮刀角度 | ±15° |
刮印行程 | 0- 720mm可調 |
印刷塞孔精度 | 0.02mm(單片重覆 ) |
工作高度 | 1050±30mm |
網板尺寸 | Max:1200*1200mm Min:900*900mm(架網高度＞4mm) |
臺面尺寸 | 900mm*900mm |
作業真空度 | 40-120pa(真空印刷倉殘留氣壓)注:1個標準大氣壓為101325pa |
極限真空度 | 10pa(真空印刷倉殘留氣壓) |
產能 | 常規板尺寸700*600mm，縱橫比10:1以下，綜合產能2片/min |
架網時間 | 30- 60min |
三、電器配備 |
|
電源 | AC380V、3PH、功率15KW、耗電8度/小時 |
冷卻水 | 溫度5- 15℃、流量≥10L/min |
空壓需求 | 7- 8kg/cm2、流量≥10L/min |
四、機臺外觀 |
|
機臺重量 | 6940kg |
外觀涂裝 | 真空專用漆 |
主機外觀尺寸 | L1980*W2980*H2590mm（主機尺寸） |
FLY-820L左右雙臺面雙倉真空塞孔機
一、印刷基板規格 |
|
基板厚度 | Max:10mm
Min:0.15mm |
左臺面基板尺寸 | Max: 720*720mm
Min: 250*250mm |
右臺面基板尺寸 | Max: 720*720mm
Min: 250*250mm |
塞孔通孔徑及**縱橫比 | 0.1- 0.8mm(30:1) 無空洞無凹陷 |
塞孔盲孔徑及縱橫比 | 0.05- 0.2mm(5:1) 無空洞無凹陷 |
二、設備規格 |
|
印刷塞孔速度 | 0- 600mm/sec可調 |
印刷塞孔壓力 | 1- 400KG可調 |
刮刀角度 | ±15° |
刮印行程 | 0- 720mm可調 |
印刷塞孔精度 | 0.02mm(單片重覆 ) |
工作高度 | 1050±30mm |
網板尺寸 | Max:1200*1200mm Min:900*900mm(架網高度＞4mm) |
臺面尺寸 | 900mm*900mm |
作業真空度 | 40-120pa(真空印刷倉殘留氣壓)注:1個標準大氣壓為101325pa |
極限真空度 | 10pa(真空印刷倉殘留氣壓) |
產能 | 常規板尺寸700*600mm，縱橫比10:1以下，綜合產能2片/min |
架網時間 | 30- 40min |
三、電器配備 |
|
電源 | AC380V、3PH、功率25KW、耗電12度/小時 |
冷卻水 | 溫度5- 15℃、流量≥10L/min |
空壓需求 | 7- 8kg/cm2、流量≥10L/min |
四、機臺外觀 |
|
機臺重量 | 大于10000kg |
外觀涂裝 | 真空專用漆 |
主機外觀尺寸 | L3680*W2980*H2390mm（主機尺寸） |
設備能力：
生產板厚：0.1mm~10.0mm
尺寸：720mm X1250mm
塞孔孔徑：0.1-8.0mm (外層板）
縱橫比：50:1， 盲孔：5:1

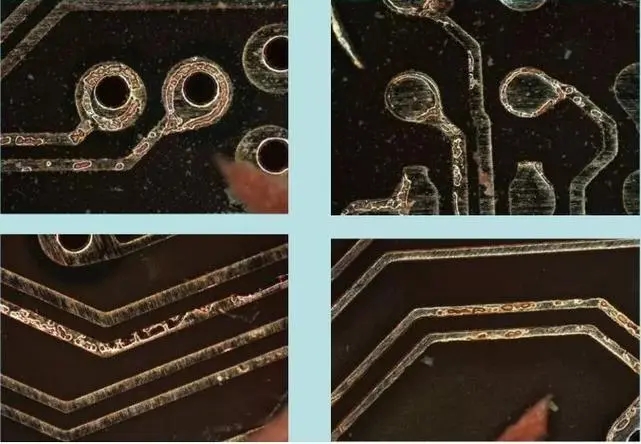

品質能力：
研磨均勻性≥90%
研磨后銅面厚度R值≤3um
研磨后粗糙度滿足客戶需求，
最小粗糙度為：(RA:0.12um) (RZ:1.0um)
代工能力&優勢
地域優勢：
目前我司擁有兩大代工基地，可以為客戶
提供快捷的塞孔研磨代工服務；
產量優勢：
兩地月產能超過16萬panel，可以提供大
批量代工服務；
技術優勢：

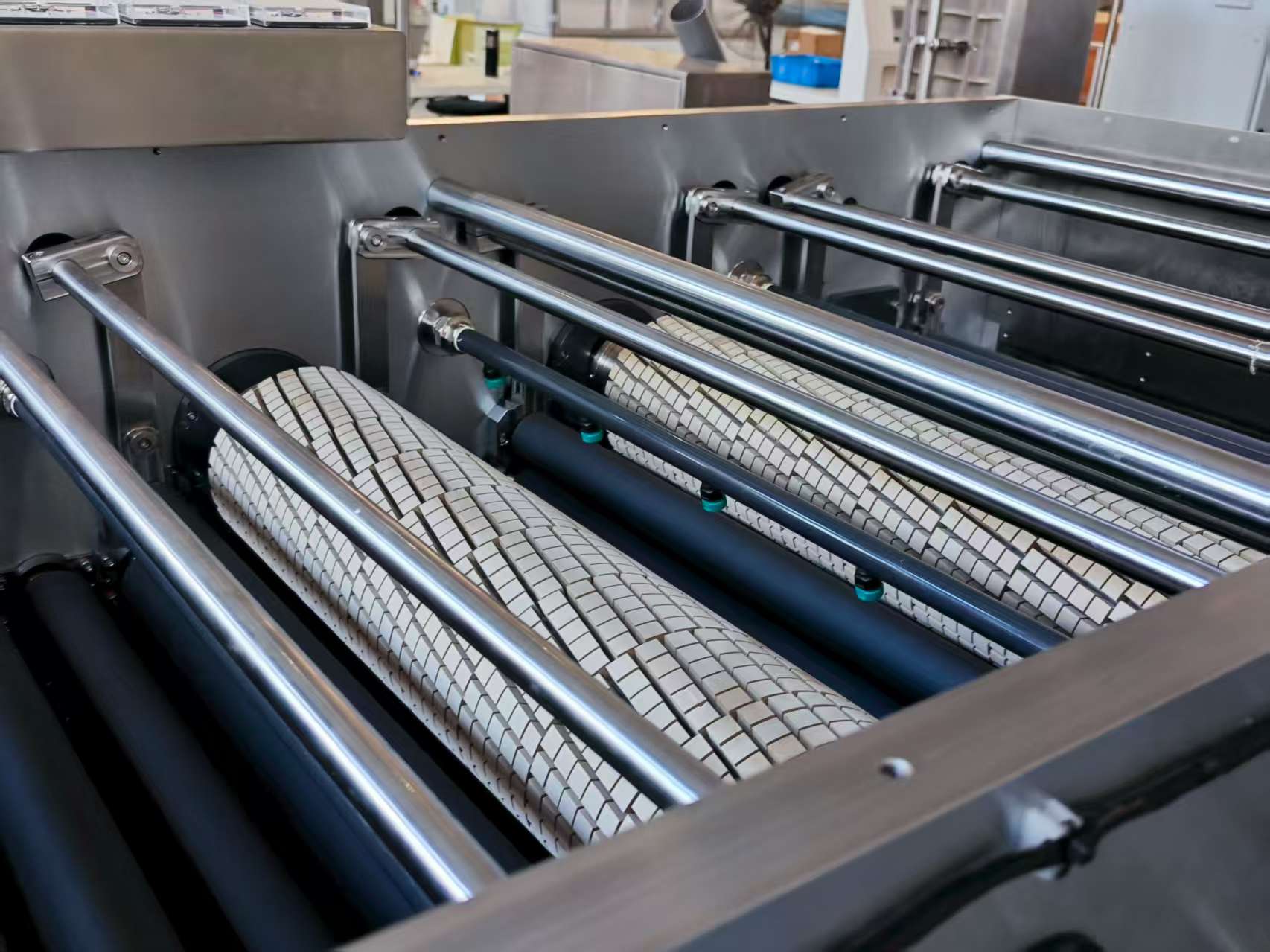

自主研發設備及刷輥，類型全，可塞孔研磨
各類型產品，特別是背鉆孔樹脂塞孔、外層樹
脂塞孔、內層板樹脂塞孔、POFV工藝塞孔產品。
品質優勢：
專用AOI檢測設備，100%全檢，能夠及時
發現缺點并改善；
