汽車搖臂自動裝配線方案概述

汽車搖臂自動裝配線方案概述

汽車搖臂作為發動機配氣機構的核心組件，其裝配精度直接影響發動機性能。本自動裝配線通過13個工位的集成化設計，結合高精度檢測與自動化控制，實現搖臂從原料到成品的全程無人化生產，關鍵工序檢測覆蓋率達100%，確保產品零缺陷下線。

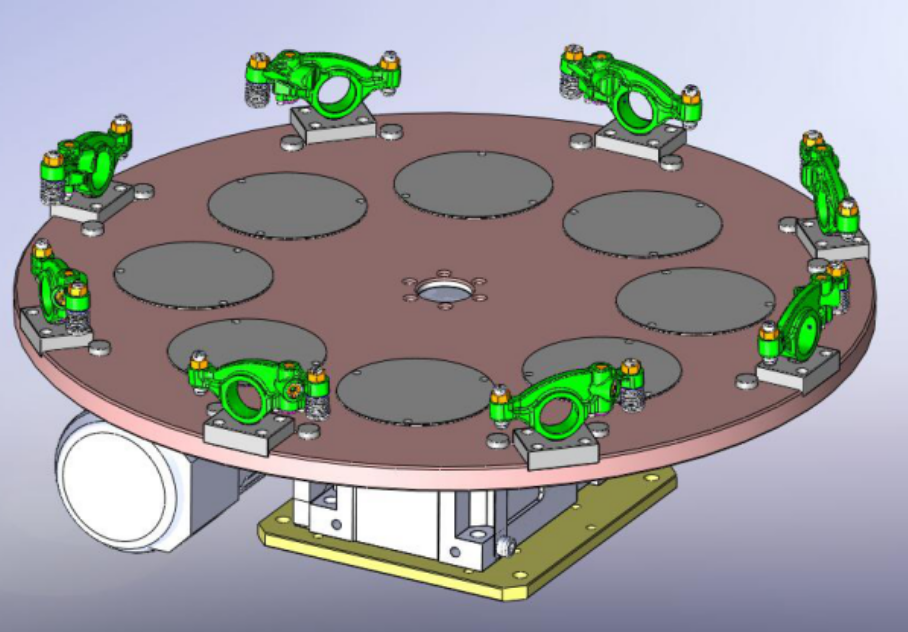

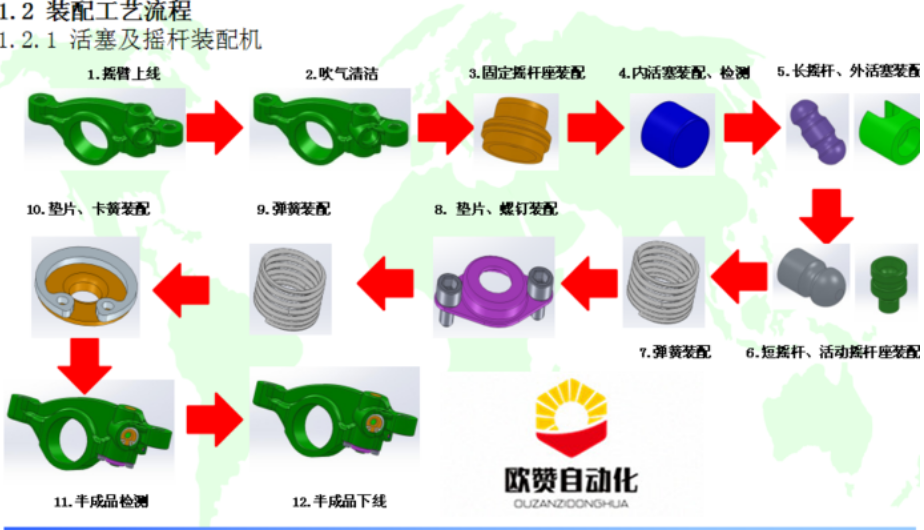

裝配線工位流程詳解

1. 振動盤上料

• 功能：通過振動盤自動排序搖臂體、滾輪組件、銷軸等散件，實現有序供料。

• 技術亮點：

  • 采用多級振動篩選，確保零件姿態一致性≥99.5%。

  • 配備光電傳感器實時監測料倉庫存，自動觸發補料信號。




2. 搖臂組裝

• 核心要求：

  • 無卡滯：通過力控機械臂實現銷軸壓裝力閉環控制（±5N精度）。

  • 無損傷：采用柔性夾爪（硅膠包覆）配合真空吸附，避免零件表面劃傷。

  • 無漏裝：集成視覺檢測系統（分辨率0.02mm），實時識別零件缺失或錯裝。




• 工藝流程：

  1. 搖臂體定位夾緊

  2. 滾輪組件自動涂油（定量噴涂±0.01ml）

  3. 銷軸壓裝（壓力-位移曲線監控）

  4. 組裝結果視覺復檢




3. 鉚壓及多維度檢測

• 鉚壓工藝：

  • 采用伺服電動鉚接機，實現鉚接力（1000-5000N可調）與行程（±0.01mm）的精準控制。

  • 鉚接后自動測量鉚釘高度（激光測距儀，精度0.005mm）。




• 四合一檢測：

  • 靈活度檢測：氣動驅動搖臂擺動，激光位移傳感器記錄擺動角度（±0.1°）。

  • 平行度檢測：雙激光探頭同步測量滾輪兩端高度差（≤0.02mm）。

  • 鉚接力復檢：通過壓力傳感器驗證鉚接強度（與設定值偏差≤3%）。

  • 高點檢測：3D輪廓儀掃描鉚接面，識別表面凸起（≥0.05mm判定NG）。




4. 激光打標與成品檢測

• 激光標刻：

  • 采用光纖激光打標機，在搖臂體表面刻印二維碼（含生產批次、序列號等信息）。

  • 打標深度0.05-0.1mm，耐腐蝕性滿足鹽霧試驗96h無脫落。




• 成品終檢：

  • 綜合檢測臺集成：

    • 滾輪靈活性測試（氣動驅動，記錄擺動次數）

    • 柱體組裝間隙測量（塞尺檢測，公差±0.02mm）

    • 噴油均勻性檢測（UV燈照射，油膜厚度激光干涉儀測量）




  • 檢測數據實時上傳MES系統，實現質量追溯。




關鍵技術參數

方案優勢

1. 全流程質量管控：從組裝到下料設置11道檢測關卡，缺陷攔截率100%。

2. 柔性化生產：通過PLC程序切換與夾具快換設計，兼容多型號搖臂共線生產。

3. 智能化運維：配備預測性維護系統，實時監測電機溫度、振動等參數，故障預警提前48小時。

4. 綠色制造：采用閉環潤滑系統，切削液循環利用率≥95%，符合RoHS環保標準。

本裝配線已通過某國際汽車零部件供應商的驗證，實現年產50萬套搖臂的穩定供應，助力客戶降低人工成本65%，提升產能300%。
