HDI板真空塞孔與研磨的協同效應

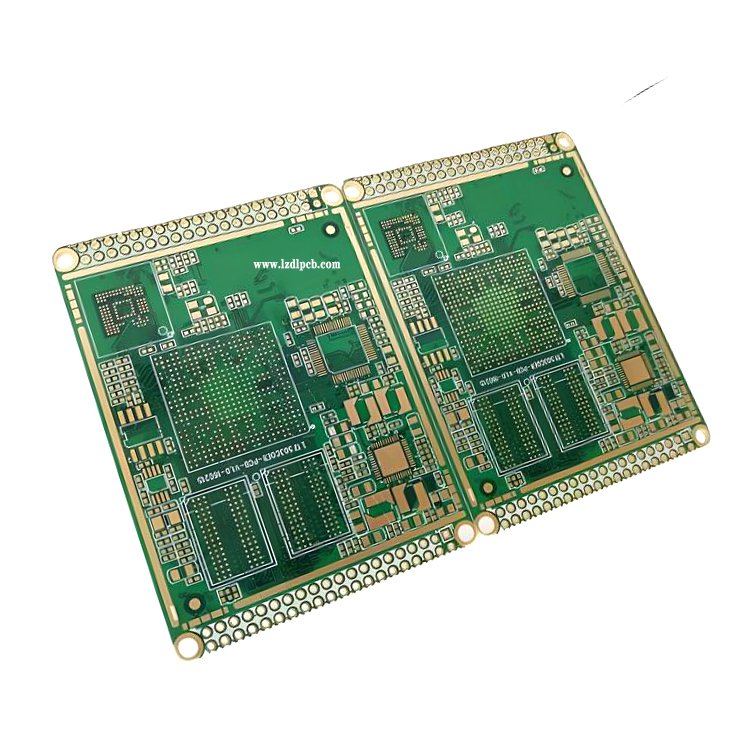

HDI板（高密度互連板）的核心優勢在于其通過微孔技術（如激光盲孔、埋孔）和多層堆疊設計，實現了高密度布線與信號完整性的平衡。而真空塞孔與研磨工藝作為HDI板制造中的關鍵環節，直接影響其電氣性能、可靠性和加工精度。以下從技術原理、工藝流程及行業應用角度展開分析：

一、真空塞孔：解決微孔填充難題

1. 技術背景
   HDI板中，盲孔（Blind Via）和埋孔（Buried Via）的孔徑通常小于0.1mm，傳統塞孔工藝（如樹脂塞孔）易因氣泡、空洞導致信號損耗或可靠性問題。真空塞孔通過負壓環境排除孔內空氣，確保填充材料（如導電膠、樹脂）完全滲透，提升填充密度和均勻性。

2. 工藝流程

   • 預處理：清潔孔壁，去除氧化層和雜質。

   • 真空填充：將板材置于真空腔體中，通過壓力差將填充材料注入孔內。

   • 固化：通過熱固化或UV固化使填充材料硬化，形成導電或絕緣層。

   • 檢測：使用X-Ray或截面分析驗證填充完整性。

3. 核心優勢

   • 消除氣泡：避免信號傳輸中的反射和衰減，提升高頻性能。

   • 增強可靠性：減少孔壁與填充材料的界面分層風險，適應熱循環和機械應力。

   • 支持細間距設計：為0.05mm以下孔徑提供穩定填充方案，推動HDI板向更高密度演進。

二、研磨工藝：實現超薄化與表面平整度

1. 技術背景
   HDI板需通過多層堆疊實現高密度布線，但層間絕緣材料（如PP片）的厚度控制直接影響信號傳輸速度和阻抗穩定性。研磨工藝通過機械或化學方式去除多余材料，實現超薄化（總厚度≤0.2mm）和表面平整度（粗糙度Ra≤0.1μm）。

2. 工藝流程

   • 粗磨：使用金剛石砂輪去除大塊材料，快速減薄至目標厚度附近。

   • 精磨：采用細粒度砂輪或化學機械拋光（CMP），消除表面劃痕和微凸起。

   • 清洗：去除研磨顆粒和殘留物，防止短路或腐蝕。

   • 檢測：通過激光輪廓儀或干涉儀測量厚度均勻性和表面粗糙度。

3. 核心優勢

   • 提升信號完整性：平整表面減少信號反射，降低插入損耗（Insertion Loss）。

   • 支持高密度布線：超薄化設計為更多層堆疊提供空間，滿足5G、AI等高頻高速需求。

   • 增強散熱性能：減少熱阻，適應高功率電子設備（如汽車電子、服務器）的散熱要求。

三、真空塞孔與研磨的協同效應

1. 工藝聯動

   • 真空塞孔后需通過研磨去除孔口溢出的填充材料，確保表面平整度。

   • 研磨后的表面粗糙度影響后續鍍銅層的附著力，需與塞孔材料匹配優化。




2. 行業應用案例

   • 智能手機：通過真空塞孔實現0.08mm盲孔填充，結合研磨工藝將主板厚度控制在0.4mm以內，支持5G天線和攝像頭模組的高密度集成。

   • 汽車電子：在ADAS域控制器中，HDI板采用真空塞孔+研磨工藝，確保-40℃~125℃溫度范圍內的信號穩定性，滿足車規級可靠性要求。

   • 航空航天：衛星通信設備中，HDI板通過超薄研磨（總厚度0.15mm）和真空塞孔技術，實現輕量化與高頻信號傳輸的平衡。




四、技術挑戰與發展趨勢

1. 當前挑戰

   • 真空塞孔設備成本高，且對填充材料的流動性要求嚴格。

   • 研磨工藝易引入亞表面損傷，需通過低溫研磨或激光加工替代。




2. 未來方向

   • 材料創新：開發低介電常數（Dk）、低損耗（Df）的塞孔材料，適配毫米波頻段。

   • 工藝集成：將真空塞孔與研磨工藝整合至自動化生產線，縮短制造周期。

   • 智能檢測：利用AI算法實時分析X-Ray圖像和表面輪廓數據，提升良率。




結語

真空塞孔與研磨工藝作為HDI板制造的“隱形**”，通過解決微孔填充和超薄化難題，為電子產品的小型化、高性能化提供了核心支撐。隨著5G、AI和汽車電子的快速發展，這兩項技術將持續進化，推動HDI板向更高密度、更高可靠性方向突破，重塑電子產業的設計與制造范式。
